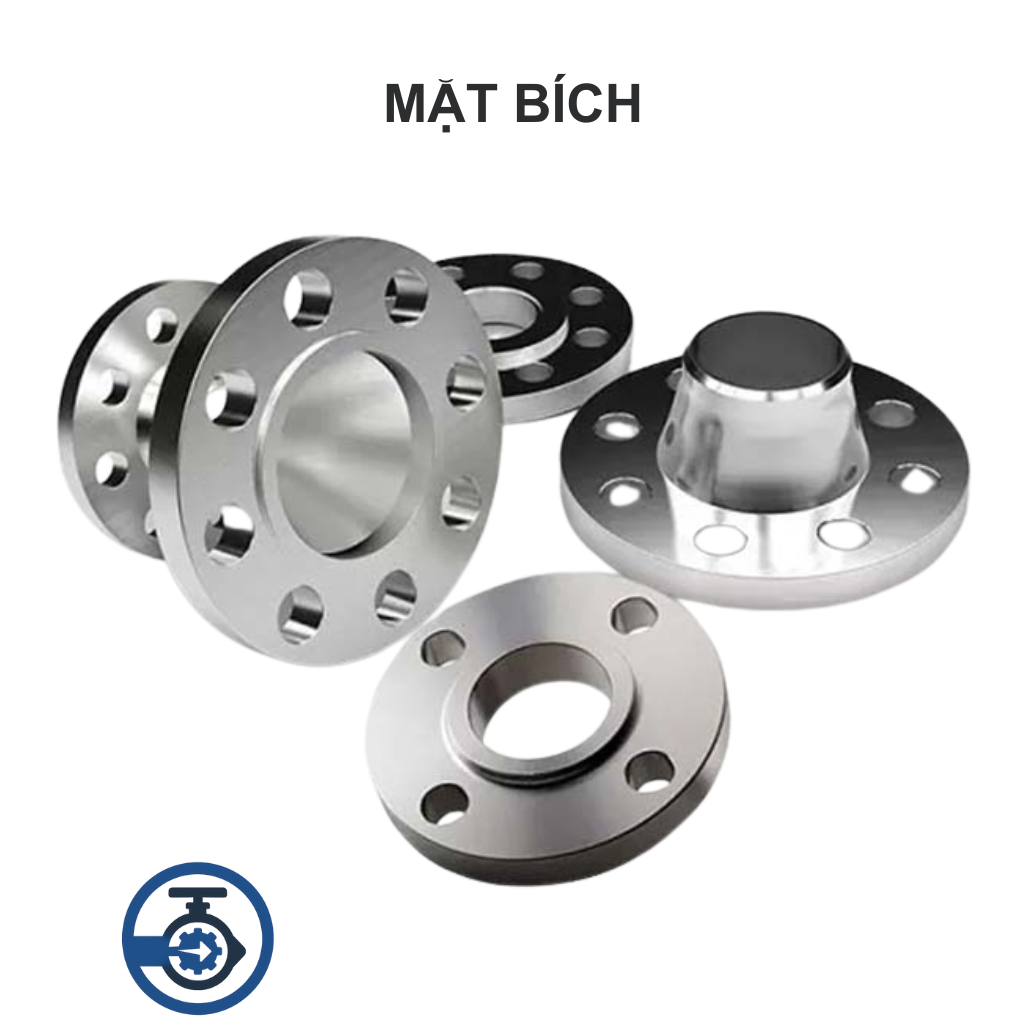

Mặt bích là gì?

Mặt bích là một loại phụ kiện cơ khí có hình dạng tròn hoặc vuông, có lỗ giữa để lắp vào đầu ống và các lỗ bắt bu lông xung quanh mép để kết nối chặt chẽ với các thiết bị, đường ống hoặc van công nghiệp. Mặt bích đóng vai trò quan trọng trong việc tạo mối nối chắc chắn, đảm bảo kín khít và dễ dàng tháo lắp, bảo trì hệ thống đường ống.

Chức năng của mặt bích

• Kết nối ống và thiết bị: Mặt bích giúp kết nối giữa hai đoạn ống, giữa ống với van, bơm, hoặc thiết bị máy móc.
• Tạo sự kín khít, tránh rò rỉ: Khi được kết hợp với gioăng cao su hoặc PTFE, mặt bích đảm bảo sự kín hoàn hảo.
• Dễ dàng tháo lắp – bảo trì: Cho phép tháo rời khi cần kiểm tra, bảo trì hoặc thay thế thiết bị.
• Điều hướng hoặc ngắt dòng chảy: Dùng kèm với mặt bích đặc hoặc van để ngắt hoặc điều chỉnh dòng lưu chất.

Phân loại mặt bích

a) Theo tiêu chuẩn chế tạo

• Mặt bích JIS: Sản xuất theo tiêu chuẩn Nhật Bản (JIS B2220). Phổ biến trong hệ thống nước, PCCC tại Việt Nam.
• Mặt bích DIN: Theo tiêu chuẩn của Đức (DIN 2576, DIN 2501). Được sử dụng nhiều trong công nghiệp hóa chất, dầu khí.
• Mặt bích BS: Chuẩn Anh (BS 4504), thường dùng trong hệ thống hơi, dẫn khí.
• Mặt bích ANSI: Theo tiêu chuẩn Mỹ (ANSI B16.5), áp dụng trong các hệ thống áp lực và nhiệt độ cao.

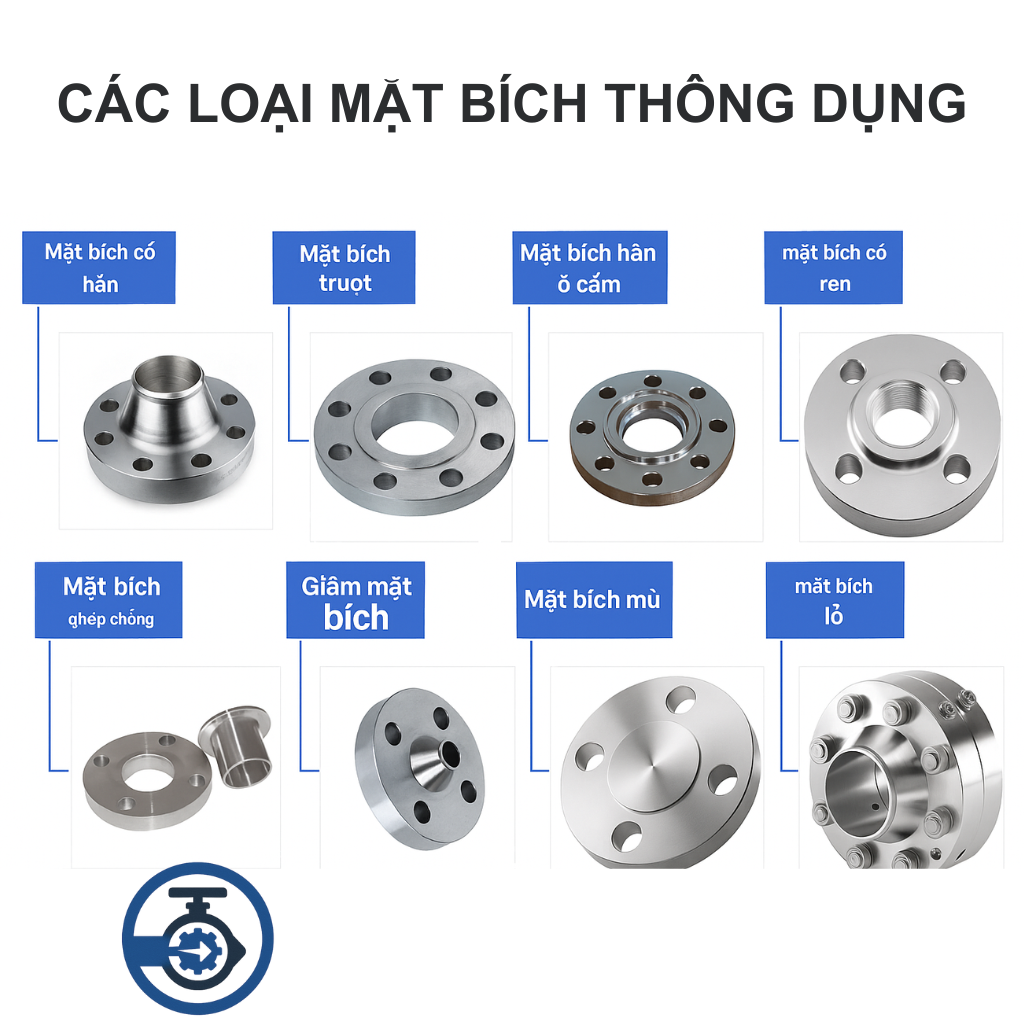

b) Theo cấu tạo

• Mặt bích hàn cổ (Weld Neck): Có cổ dài để hàn trực tiếp với ống, chịu được áp lực và rung động lớn.
• Mặt bích hàn băng (Slip-on): Lắp chụp lên ống và hàn xung quanh. Dễ lắp đặt, giá rẻ.
• Mặt bích ren (Threaded): Kết nối bằng ren, dùng cho hệ thống áp lực thấp, dễ tháo lắp.
• Mặt bích rỗng (Lap Joint): Dùng với cổ rời, thuận tiện tháo lắp, không chịu được áp lực cao.
• Mặt bích đặc (Blind): Không có lỗ trung tâm, dùng để bịt kín đầu ống.
• Mặt bích hàn lồng (Socket Weld): Lắp vào ống và hàn từ bên ngoài. Phù hợp với ống nhỏ và áp lực trung bình.

c) Theo chất liệu

• Mặt bích thép đen: Dùng trong hệ thống dẫn nước, dẫn khí trung bình.
• Mặt bích thép mạ kẽm: Chống rỉ tốt, dùng trong môi trường ẩm ướt.
• Mặt bích inox 201, 304, 316: Chịu ăn mòn, phù hợp môi trường hóa chất, thực phẩm.
• Mặt bích gang: Giá thành hợp lý, phù hợp với hệ thống cấp nước và PCCC.

Ưu điểm của mặt bích

• Lắp đặt linh hoạt, thay thế nhanh chóng
• Đảm bảo độ kín tuyệt đối khi sử dụng gioăng cao su
• Tăng tính ổn định cho đường ống
• Đa dạng kích thước, phù hợp nhiều môi trường
• Dễ dàng bảo trì, kiểm tra và vệ sinh hệ thống

Bảng giá mặt bích tham khảo

Loại mặt bích	Tiêu chuẩn	Chất liệu	Kích cỡ	Giá (VNĐ/cái)
Mặt bích JIS	JIS B2220	Thép mạ kẽm	DN100	55.000 – 75.000
Mặt bích DIN	DIN 2576	Inox 304	DN80	130.000 – 180.000
Mặt bích ren	JIS	Inox	DN25	70.000 – 100.000
Mặt bích đặc	JIS	Thép đen	DN150	60.000 – 85.000

Lưu ý: Giá có thể thay đổi tùy theo thời điểm và số lượng đặt hàng.

Ứng dụng thực tế của mặt bích

• Hệ thống cấp – thoát nước: Dùng để nối các đường ống trong nhà máy xử lý nước.
• Ngành dầu khí, hóa chất: Kết nối ống dẫn chất lỏng, khí có áp lực hoặc nhiệt độ cao.
• PCCC (Phòng cháy chữa cháy): Lắp đặt trong hệ thống sprinkler, van chữa cháy.
• Ngành thực phẩm, dược phẩm: Đặc biệt là mặt bích inox trong các nhà máy chế biến.
• Hệ thống khí nén, lò hơi: Dùng trong hệ thống đường ống có yêu cầu cao về độ kín.

Bảng so sánh giữa các loại mặt bích phổ biến

Tiêu chí so sánh	Mặt bích JIS	Mặt bích DIN	Mặt bích BS	Mặt bích ANSI
Xuất xứ	Nhật Bản	Đức	Anh	Mỹ
Ứng dụng	Nước, PCCC	Dầu khí, hóa chất	Hệ thống hơi	Áp lực cao
Độ phổ biến	Rất cao	Trung bình	Trung bình	Thấp
Giá thành	Vừa phải	Trung bình	Trung bình	Cao
Độ dày	Nhỏ đến trung bình	Trung bình	Trung bình	Lớn

Một số lưu ý khi lựa chọn và sử dụng mặt bích

• Chọn đúng tiêu chuẩn kỹ thuật với hệ thống đang sử dụng.
• Kiểm tra độ phẳng, lỗ bulong, ren trước khi lắp đặt.
• Sử dụng gioăng phù hợp để đảm bảo độ kín khít.
• Không dùng mặt bích ren cho môi trường có áp lực cao.
• Nên dùng mặt bích inox hoặc mạ kẽm ở môi trường có độ ẩm cao hoặc hóa chất.
• Bảo trì định kỳ để tránh rỉ sét, lỏng kết nối.

Kết luận

Mặt bích là phụ kiện đóng vai trò trọng yếu trong các hệ thống công nghiệp, dân dụng và xử lý kỹ thuật. Với đa dạng chủng loại, kích thước, chất liệu và tiêu chuẩn, mặt bích mang lại sự linh hoạt, an toàn và hiệu quả vận hành cao. Việc lựa chọn đúng loại mặt bích sẽ giúp tối ưu hiệu suất hoạt động, tiết kiệm chi phí và tăng tuổi thọ cho hệ thống đường ống.
