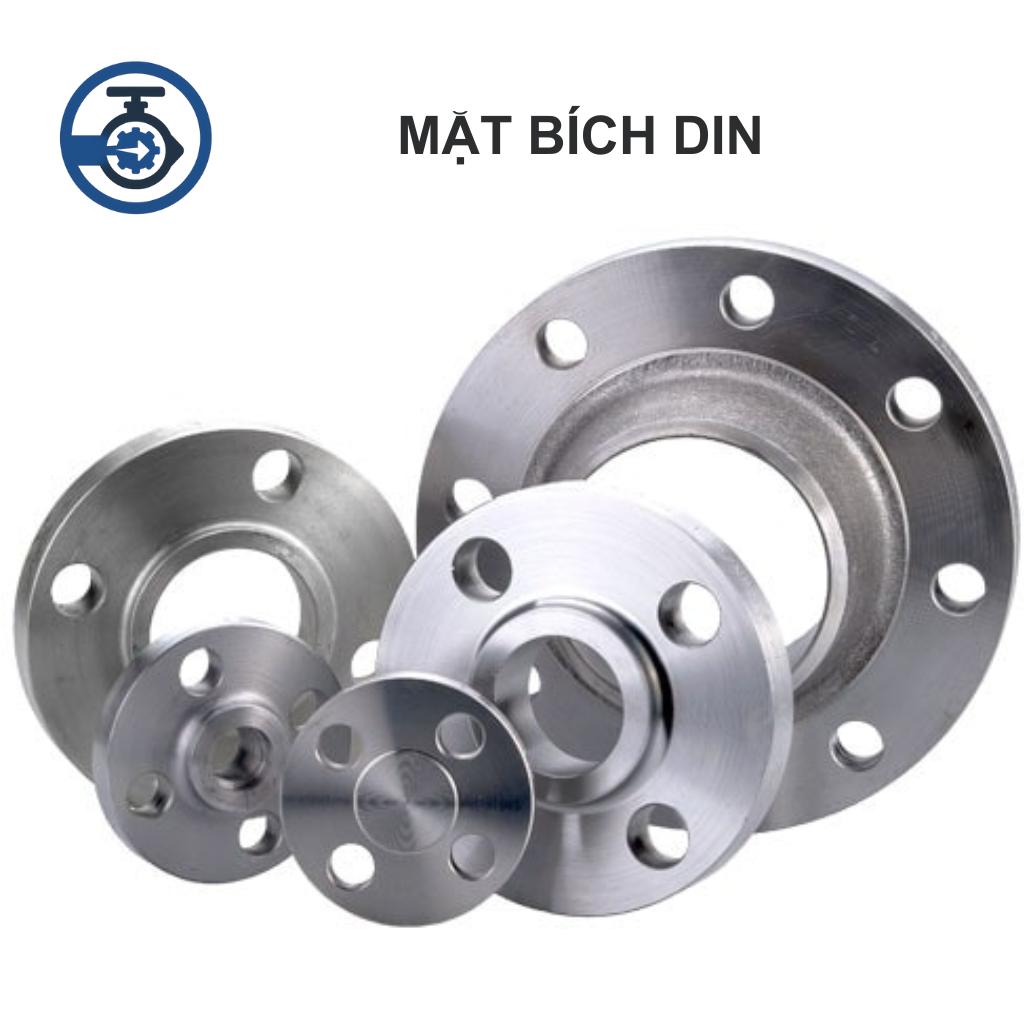

Mặt bích inoxKhái niệm mặt bích DIN
Mặt bích DIN là loại mặt bích được sản xuất và thiết kế theo tiêu chuẩn công nghiệp của Đức (viết tắt là DIN – Deutsches Institut für Normung). Đây là một trong những tiêu chuẩn phổ biến nhất trong ngành đường ống, đảm bảo tính đồng bộ, độ chính xác và hiệu quả khi lắp đặt hệ thống ống, van, thiết bị công nghiệp.
Mặt bích DIN thường sử dụng trong hệ thống cấp thoát nước, xử lý nước thải, đường ống dầu khí, hệ thống hơi và nhiều ngành công nghiệp nặng khác.
Chức năng chính
- Kết nối các đoạn ống hoặc ống với van, thiết bị dễ dàng.
- Cho phép tháo lắp, kiểm tra và bảo trì hệ thống đường ống nhanh chóng.
- Đảm bảo độ kín, chống rò rỉ tại các điểm nối.
- Hấp thụ rung động, giảm áp lực từ lưu chất trong hệ thống.
Ưu điểm nổi bật của mặt bích DIN
- Đa dạng chủng loại và kích thước: đáp ứng nhiều yêu cầu kỹ thuật.
- Chất lượng cao, sản xuất theo tiêu chuẩn nghiêm ngặt.
- Dễ thay thế, bảo trì trong vận hành hệ thống.
- Chịu nhiệt, chịu áp tốt, đặc biệt với các loại bằng thép hoặc inox.
- Phù hợp với nhiều loại môi trường: nước sạch, hóa chất, hơi nóng, khí nén.
Thông số kỹ thuật mặt bích DIN
| Tiêu chí | Thông tin chi tiết |
| Kích cỡ danh nghĩa | DN10 đến DN2000 |
| Chất liệu | Inox 201, inox 304, inox 316, thép cacbon, thép mạ kẽm |
| Áp lực làm việc | PN6, PN10, PN16, PN25, PN40 (phổ biến nhất: PN16) |
| Nhiệt độ chịu được | -20°C đến 450°C tùy chất liệu |
| Môi trường sử dụng | Nước, hơi, dầu, khí nén, hóa chất, nước thải |
| Kiểu kết nối | Hàn cổ, hàn bích, ren, rỗng, đặc |
| Độ dày mặt bích | Tùy theo PN và DN (thường từ 10mm – 50mm) |
| Tiêu chuẩn sản xuất | DIN 2576, DIN 2501, DIN 2633, DIN 2527… |
| Xuất xứ phổ biến | Trung Quốc, Việt Nam, Đức, Hàn Quốc, Nhật Bản |
Phân loại mặt bích DIN phổ biến
- Mặt bích DIN PN10, PN16, PN25, PN40: phân theo áp lực làm việc.
- Mặt bích DIN hàn cổ: dùng cho môi trường áp cao, nhiệt lớn.
- Mặt bích DIN rỗng (Slip-on): kết nối nhanh chóng.
- Mặt bích DIN đặc (Blind): dùng để bịt kín đầu ống.
- Mặt bích DIN ren (Threaded): dễ tháo lắp, không cần hàn.
- Mặt bích DIN hàn bích (Socket weld): phù hợp với đường ống nhỏ.
Cấu tạo mặt bích DIN
Cấu tạo chung của mặt bích DIN bao gồm:
- Thân bích: dạng đĩa tròn, có hoặc không có cổ.
- Lỗ bu lông: nằm đều trên chu vi, dùng để bắt vít kết nối.
- Lỗ tâm (với loại rỗng): là nơi để ống đi qua.
- Bề mặt tiếp xúc: phẳng, có thể có rãnh để lắp gioăng làm kín.
Nguyên lý hoạt động
Mặt bích DIN hoạt động dựa vào liên kết cơ học: các bu lông siết chặt hai mặt bích lại với nhau qua một lớp gioăng làm kín. Áp lực siết tạo ra độ kín tuyệt đối, đảm bảo không có rò rỉ lưu chất. Khi cần tháo lắp, chỉ cần gỡ bu lông là có thể thay thế hoặc kiểm tra thiết bị.
Ứng dụng thực tế của mặt bích DIN
- Hệ thống cấp thoát nước công nghiệp và dân dụng.
- Hệ thống khí nén, khí đốt, hơi nước trong nhà máy.
- Đường ống dẫn hóa chất, nước thải, dầu mỏ.
- Ngành thực phẩm, đồ uống, dược phẩm.
- Nhà máy nhiệt điện, xi măng, luyện kim.
Lưu ý khi sử dụng mặt bích DIN
- Chọn đúng tiêu chuẩn PN phù hợp với áp lực hệ thống.
- Sử dụng đúng loại vật liệu chống ăn mòn khi làm việc với môi trường hóa chất.
- Đảm bảo lắp gioăng đúng cách để tránh rò rỉ.
- Kiểm tra, bảo trì định kỳ để đảm bảo hệ thống vận hành ổn định.
- Kết nối bích phải đồng trục để tránh cong vênh và rò rỉ.
Kết luận
Mặt bích DIN là lựa chọn ưu việt cho mọi hệ thống đường ống nhờ độ bền, khả năng chịu lực, tính linh hoạt và độ kín cao. Với đa dạng mẫu mã, áp lực và chất liệu, mặt bích DIN đáp ứng hiệu quả cho nhiều ngành công nghiệp từ nhẹ đến nặng. Việc hiểu rõ cấu tạo, ứng dụng và tiêu chuẩn kỹ thuật của mặt bích sẽ giúp bạn tối ưu vận hành hệ thống, nâng cao độ an toàn và tiết kiệm chi phí bảo trì.
