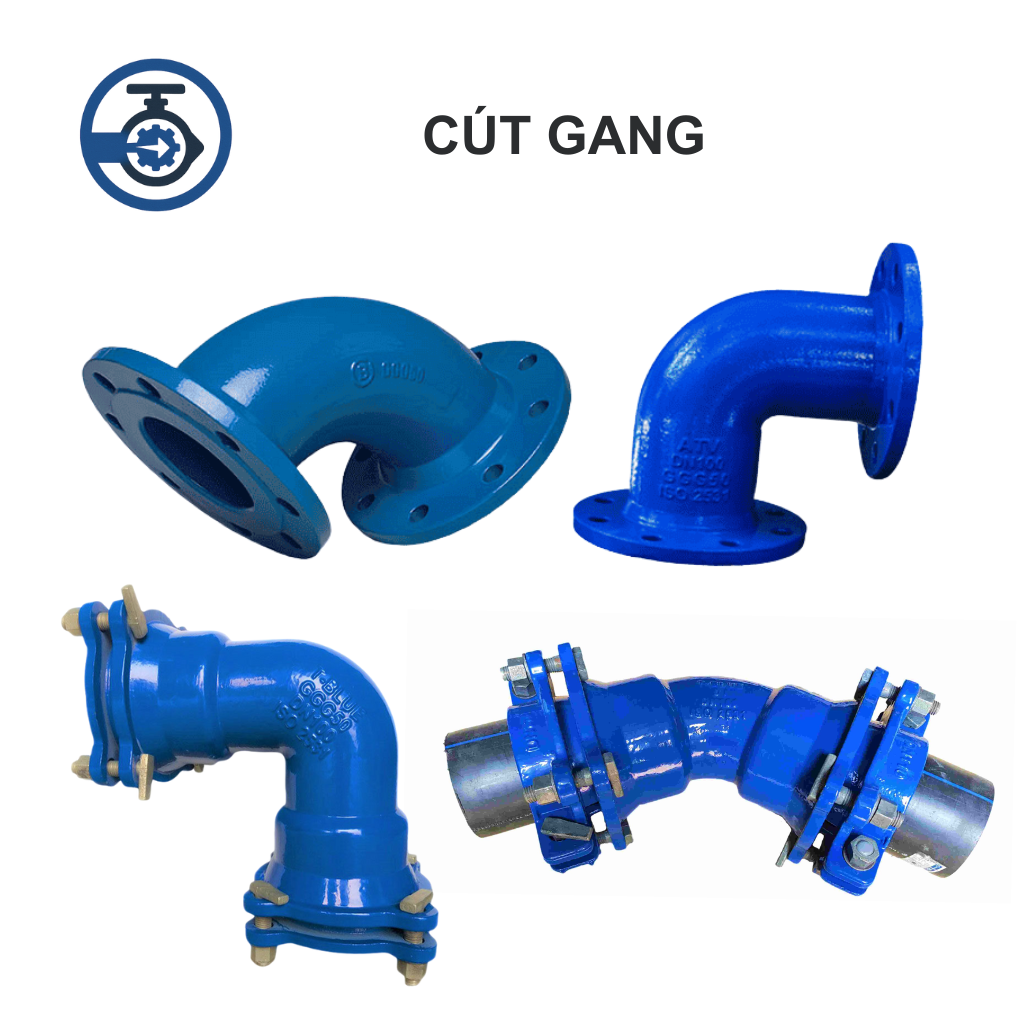

Khái niệm cút gang là gì?

Cút gang là một loại phụ kiện đường ống dùng để chuyển hướng dòng chảy trong hệ thống ống dẫn, thường theo các góc 90 độ, 45 độ, 22.5 độ hoặc 11.25 độ. Sản phẩm được chế tạo bằng gang cầu hoặc gang xám, có độ bền cao và khả năng chịu lực tốt.

Cút gang thường được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, xử lý nước thải và hệ thống kỹ thuật công nghiệp, đặc biệt phù hợp với các công trình yêu cầu độ bền lâu dài và an toàn trong vận hành.

Chức năng và ưu điểm của cút gang

Chức năng chính:

• Chuyển hướng dòng chảy trong hệ thống ống theo thiết kế kỹ thuật.
• Kết nối các đoạn ống có phương vị khác nhau.
• Tối ưu bố cục hệ thống ống trong không gian hẹp hoặc có nhiều góc khuất.
• Giảm áp lực và tổn thất lưu lượng tại các điểm chuyển hướng.

Ưu điểm nổi bật:

• Độ bền cao, chịu lực tốt nhờ chất liệu gang đúc.
• Chịu được áp lực và nhiệt độ lớn, thích hợp cho các hệ thống công nghiệp.
• Kháng ăn mòn, chống mài mòn, hoạt động ổn định trong môi trường nước thải, nước biển.
• Đa dạng kích cỡ và góc độ, dễ dàng lựa chọn theo nhu cầu thiết kế.
• Thi công đơn giản, lắp đặt nhanh chóng, bảo trì thuận tiện.

Thông số kỹ thuật của cút gang

Thông số kỹ thuật	Giá trị tham khảo
Kích cỡ danh định (DN)	DN50 – DN1200
Chất liệu	Gang cầu FCD450, gang xám FC200
Áp lực làm việc	PN10, PN16, PN25
Nhiệt độ làm việc	-10°C đến 120°C
Môi trường sử dụng	Nước sạch, nước thải, nước biển, PCCC, HVAC
Kiểu kết nối	Mặt bích hoặc nối chui (socket)
Độ dày thành ống	5mm – 25mm (tùy kích thước và áp lực)
Tiêu chuẩn sản xuất	ISO 2531, EN 545, BS 4772, TCVN
Xuất xứ thông dụng	Trung Quốc, Hàn Quốc, Malaysia, Việt Nam

Phân loại cút gang

Theo góc nối:

• Cút gang 90 độ: Sử dụng phổ biến nhất để đổi hướng dòng chảy vuông góc.
• Cút gang 45 độ: Chuyển hướng dòng chảy nhẹ, giảm áp lực tổn thất.
• Cút gang 22.5 độ và 11.25 độ: Dùng trong các hệ thống yêu cầu điều hướng chính xác.

Theo hình dáng:

• Cút ngắn (short radius): Dùng khi không gian hạn chế.
• Cút dài (long radius): Giúp dòng chảy êm hơn, giảm tổn hao áp suất.

Theo kiểu kết nối:

• Cút gang mặt bích: Liên kết dễ dàng với mặt bích của đường ống.
• Cút gang nối chui (socket): Được lắp bằng cách chèn trực tiếp vào ống, thường kết hợp với gioăng cao su hoặc keo chuyên dụng.

Cấu tạo của cút gang

Một sản phẩm cút gang tiêu chuẩn gồm các phần chính:

• Thân cút: Được đúc nguyên khối từ gang, có hình cong tương ứng với góc chuyển hướng.
• Hai đầu kết nối: Là mặt bích hoặc đầu chui, có thể kết nối với đường ống một cách chắc chắn.
• Lớp phủ bảo vệ: Thường là lớp sơn epoxy bên trong và ngoài để chống ăn mòn, tăng độ bền.

Nguyên lý hoạt động của cút gang

Cút gang hoạt động theo cơ chế thụ động, khi chất lỏng (nước, khí) chảy qua cút, dòng chảy sẽ chuyển hướng theo thiết kế. Việc đổi hướng được thực hiện nhờ hình dáng cong đặc trưng của cút, giúp duy trì lưu lượng ổn định, hạn chế va đập và giảm thiểu tổn thất áp suất.

Ứng dụng thực tế của cút gang

Cút gang được sử dụng rộng rãi trong nhiều hệ thống đường ống:

• Hệ thống cấp thoát nước đô thị, khu công nghiệp, nhà máy.
• Đường ống phòng cháy chữa cháy (PCCC) tại các tòa nhà cao tầng, kho xưởng.
• Hệ thống xử lý nước thải, hồ sinh học, nhà máy nước.
• Đường ống dẫn nước biển, nước sông cho công trình ven biển, thủy điện.
• Ngành HVAC, hệ thống điều hòa trung tâm và thông gió công nghiệp.

Lưu ý khi sử dụng cút gang

• Lựa chọn đúng kích cỡ và góc nối phù hợp với thiết kế hệ thống.
• Kiểm tra độ đồng trục giữa cút và ống, tránh lệch tâm gây rò rỉ.
• Không lắp ngược chiều dòng chảy nếu cút có mũi tên chỉ hướng.
• Đảm bảo lực siết bulong đồng đều nếu sử dụng cút mặt bích.
• Thường xuyên kiểm tra lớp sơn epoxy, đặc biệt trong môi trường nước biển hoặc hóa chất nhẹ.
