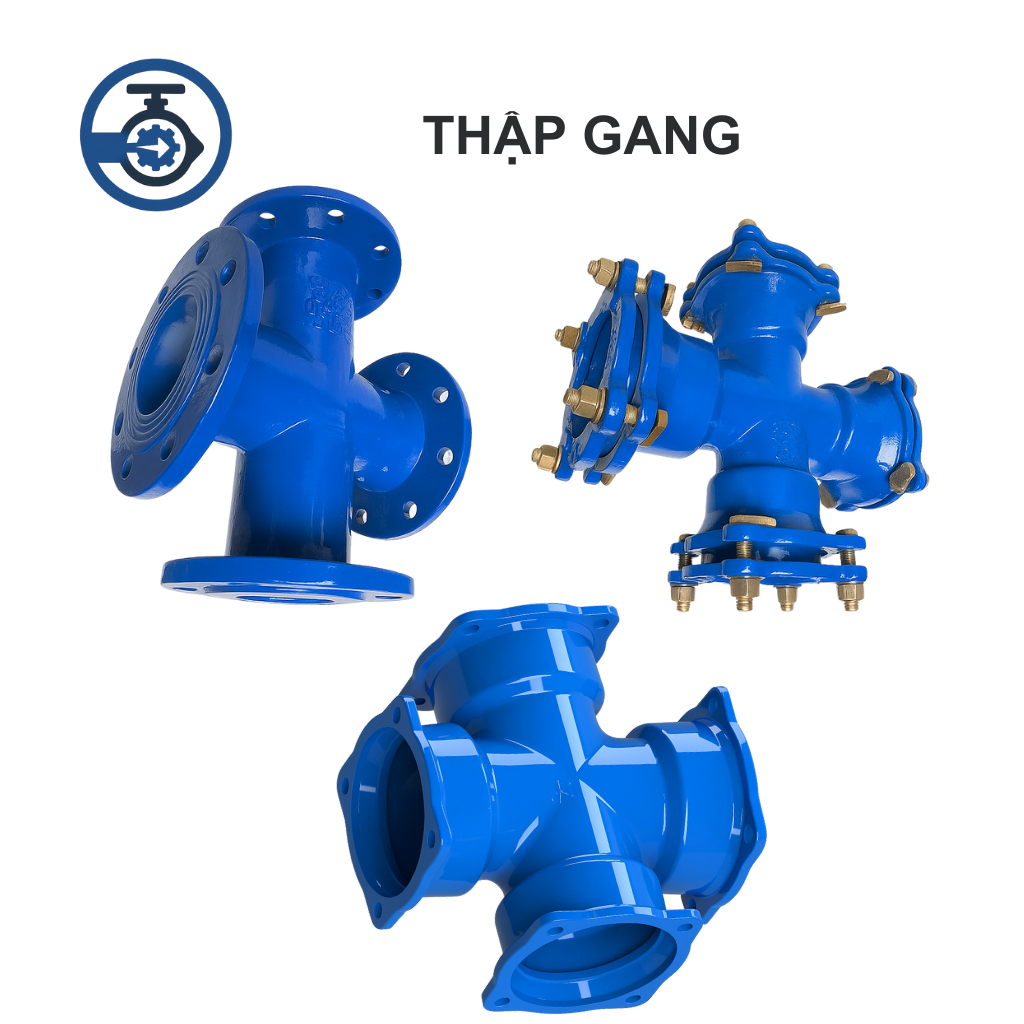

Khái niệm thập gang là gì?

Thập gang là một loại phụ kiện nối ống trong hệ thống cấp thoát nước, phòng cháy chữa cháy, xử lý nước và công nghiệp, có thiết kế đặc trưng với bốn nhánh ống vuông góc nhau, tạo thành hình dấu cộng (+). Thập gang dùng để chia dòng chảy thành bốn hướng hoặc kết nối bốn đoạn ống tại một điểm giao nhau.

Sản phẩm được đúc nguyên khối từ gang cầu hoặc gang xám, chịu được áp lực lớn, môi trường ăn mòn và điều kiện vận hành khắc nghiệt.

Chức năng và ưu điểm của thập gang

Chức năng chính:

• Kết nối đồng thời bốn đường ống tại một điểm giao.
• Phân phối dòng chảy đều hoặc định hướng trong hệ thống.
• Chuyển hướng dòng chảy, tối ưu hóa luồng lưu thông của chất lỏng hoặc khí.

Ưu điểm nổi bật:

• Chịu áp lực cao, thích hợp cho cả hệ thống nước sạch và nước thải.
• Chống ăn mòn tốt, đặc biệt với lớp phủ epoxy trong và ngoài.
• Tuổi thọ dài, ít hư hỏng, giảm chi phí bảo trì.
• Thiết kế đa dạng, phù hợp với nhiều tiêu chuẩn kỹ thuật.
• Lắp đặt dễ dàng, tương thích với nhiều kiểu kết nối ống công nghiệp.

Thông số kỹ thuật thập gang

Thông số kỹ thuật	Giá trị tiêu chuẩn
Kích cỡ danh định	DN80 – DN800
Chất liệu	Gang cầu FCD450, gang xám FC200
Áp lực làm việc	PN10, PN16, PN25
Nhiệt độ làm việc	-10°C đến 120°C
Môi trường sử dụng	Nước sạch, nước thải, nước biển, nước công nghiệp
Kiểu kết nối	Mặt bích hoặc nối socket (chui ống)
Độ dày thân	6mm – 25mm tùy kích thước và áp lực
Tiêu chuẩn sản xuất	ISO 2531, EN 545, BS 4772, TCVN
Xuất xứ phổ biến	Việt Nam, Trung Quốc, Malaysia, Hàn Quốc

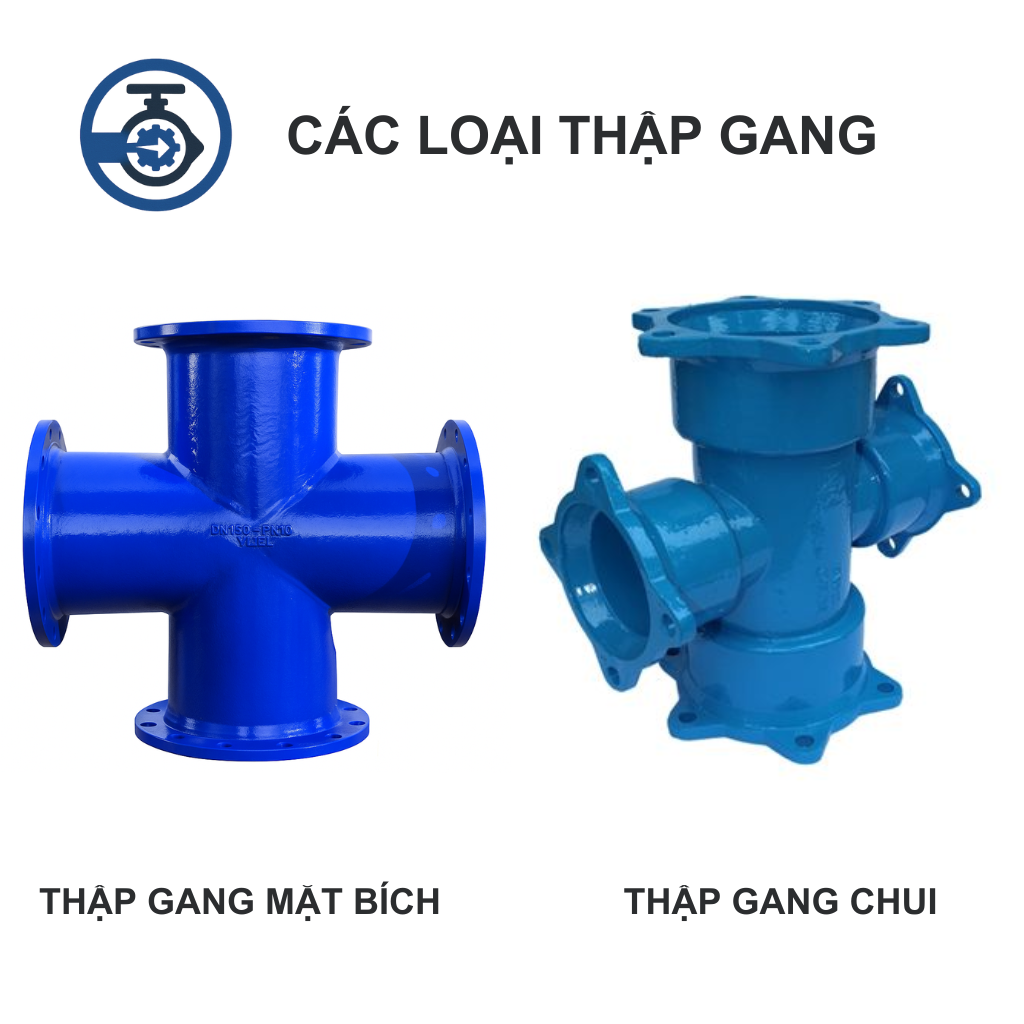

Phân loại thập gang

Theo kiểu kết nối:

• Thập gang mặt bích: Kết nối thông qua mặt bích có bulong, dùng cho hệ thống cần tháo lắp dễ dàng.
• Thập gang chui (socket): Kết nối bằng cách lồng ống và sử dụng keo hoặc ron cao su, phù hợp với hệ thống cố định.

Theo vật liệu:

• Thập gang cầu: Bền cơ học cao, chịu lực va đập tốt.
• Thập gang xám: Giá thành rẻ, sử dụng trong môi trường có áp lực vừa phải.

Cấu tạo của thập gang

Cấu tạo thập gang khá đơn giản nhưng tối ưu cho việc phân nhánh dòng chảy:

• Thân chính: Đúc liền khối bằng gang, hình dấu cộng với 4 ngả ống.
• Các đầu kết nối: Có thể là mặt bích hoặc đầu chui, tùy theo yêu cầu kỹ thuật.
• Lớp phủ epoxy: Chống ăn mòn, bảo vệ bề mặt trong và ngoài.
• Đệm kín khít: Dùng trong kiểu kết nối mặt bích để đảm bảo kín nước.

Nguyên lý hoạt động của thập gang

Thập gang hoạt động dựa trên nguyên lý phân phối dòng chảy theo bốn hướng vuông góc, với điểm giao tại trung tâm thân. Khi chất lỏng hoặc khí đi vào một trong các nhánh, nó có thể phân chia hoặc hợp lưu qua ba nhánh còn lại, tùy vào thiết kế hệ thống.

Việc thiết kế dạng dấu cộng giúp dòng chảy được phân bố đều, hạn chế tụ áp, đảm bảo lưu thông hiệu quả.

Ứng dụng thực tế của thập gang

Thập gang là lựa chọn không thể thiếu trong các hệ thống có yêu cầu chia dòng hoặc hợp lưu ở điểm trung tâm. Một số ứng dụng nổi bật:

• Hệ thống cấp nước sạch, thoát nước đô thị.
• Hệ thống đường ống PCCC tại nhà xưởng, tòa nhà cao tầng.
• Xử lý nước thải sinh hoạt và công nghiệp.
• Đường ống thủy lợi, cấp nước nông nghiệp.
• Hệ thống dẫn nước làm mát trong nhà máy nhiệt điện, xi măng.

Lưu ý khi sử dụng thập gang

• Tính toán áp lực hệ thống để chọn đúng loại vật liệu và kích cỡ.
• Đảm bảo đồng trục các đầu nối khi lắp đặt để tránh rò rỉ và hư hỏng.
• Sử dụng đúng loại ron cao su hoặc keo chuyên dụng theo tiêu chuẩn.
• Bảo trì định kỳ, kiểm tra lớp epoxy để đảm bảo không bị bong tróc.
• Tránh lắp đặt ở vị trí chịu lực xoắn hoặc tải trọng lớn, nếu cần phải gia cố.
