Mặt bích inoxKhái niệm mặt bích ANSI
Mặt bích ANSI là loại mặt bích được sản xuất theo tiêu chuẩn của Viện tiêu chuẩn quốc gia Hoa Kỳ. Đây là một trong những loại mặt bích phổ biến nhất trong ngành công nghiệp đường ống, được sử dụng rộng rãi tại các nhà máy, công trình và hệ thống kỹ thuật. Mặt bích ANSI có khả năng kết nối các đoạn ống, thiết bị, van, đồng hồ đo trong hệ thống với độ kín cao và độ bền cơ học tốt.
Chức năng của mặt bích ANSI
- Liên kết các đoạn ống, thiết bị và phụ kiện trong hệ thống truyền dẫn chất lỏng hoặc khí.
- Đảm bảo độ kín khít, tránh rò rỉ, đặc biệt ở những hệ thống chịu áp lực và nhiệt độ cao.
- Hỗ trợ việc tháo lắp, bảo trì, kiểm tra thiết bị dễ dàng mà không ảnh hưởng tới toàn bộ hệ thống.
- Phân chia và kiểm soát lưu lượng dòng chảy, khi kết hợp với van, đồng hồ hoặc cảm biến.
Ưu điểm nổi bật của mặt bích ANSI
- Chịu được áp lực và nhiệt độ cao, đảm bảo an toàn cho toàn bộ hệ thống.
- Kết cấu chắc chắn, phù hợp với nhiều loại vật liệu ống như thép, inox, gang.
- Tiêu chuẩn rõ ràng, thông số nhất quán, dễ dàng thay thế và lắp đặt đồng bộ.
- Tính phổ biến cao, dễ tìm kiếm và thay thế trong công trình.
- Dễ dàng kiểm tra, bảo dưỡng, đặc biệt với các kết nối cần tháo lắp định kỳ.
Thông số kỹ thuật mặt bích ANSI
| Tiêu chí kỹ thuật | Chi tiết |
| Kích cỡ | DN15 – DN1200 (tương đương từ 1/2” đến 48”) |
| Chất liệu | Thép carbon, thép không gỉ, gang, thép mạ kẽm, nhôm |
| Áp lực làm việc | Class 150, 300, 600, 900, 1500, 2500 |
| Nhiệt độ làm việc | -20°C đến 550°C (phụ thuộc vào vật liệu) |
| Môi trường sử dụng | Nước sạch, khí, dầu, hơi nóng, hóa chất nhẹ, nước thải |
| Kiểu kết nối | Bắt bu lông với gioăng cao su, kim loại |
| Độ dày mặt bích | Theo tiêu chuẩn ANSI B16.5 hoặc B16.47 |
| Tiêu chuẩn sản xuất | ANSI B16.5, ANSI B16.47 |
| Xuất xứ phổ biến | Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, châu Âu |
Phân loại mặt bích ANSI
Theo áp lực làm việc
- Mặt bích ANSI Class 150: Dùng cho hệ thống áp suất thấp đến trung bình.
- Mặt bích ANSI Class 300 trở lên: Dùng cho hệ thống công nghiệp nặng, áp suất và nhiệt độ cao.
Theo kiểu thiết kế
- Mặt bích rỗng: Dạng phổ biến, có lỗ giữa để dòng chảy đi qua.
- Mặt bích đặc (nút bịt): Dùng để bịt kín đoạn ống, thường ở cuối hệ thống.

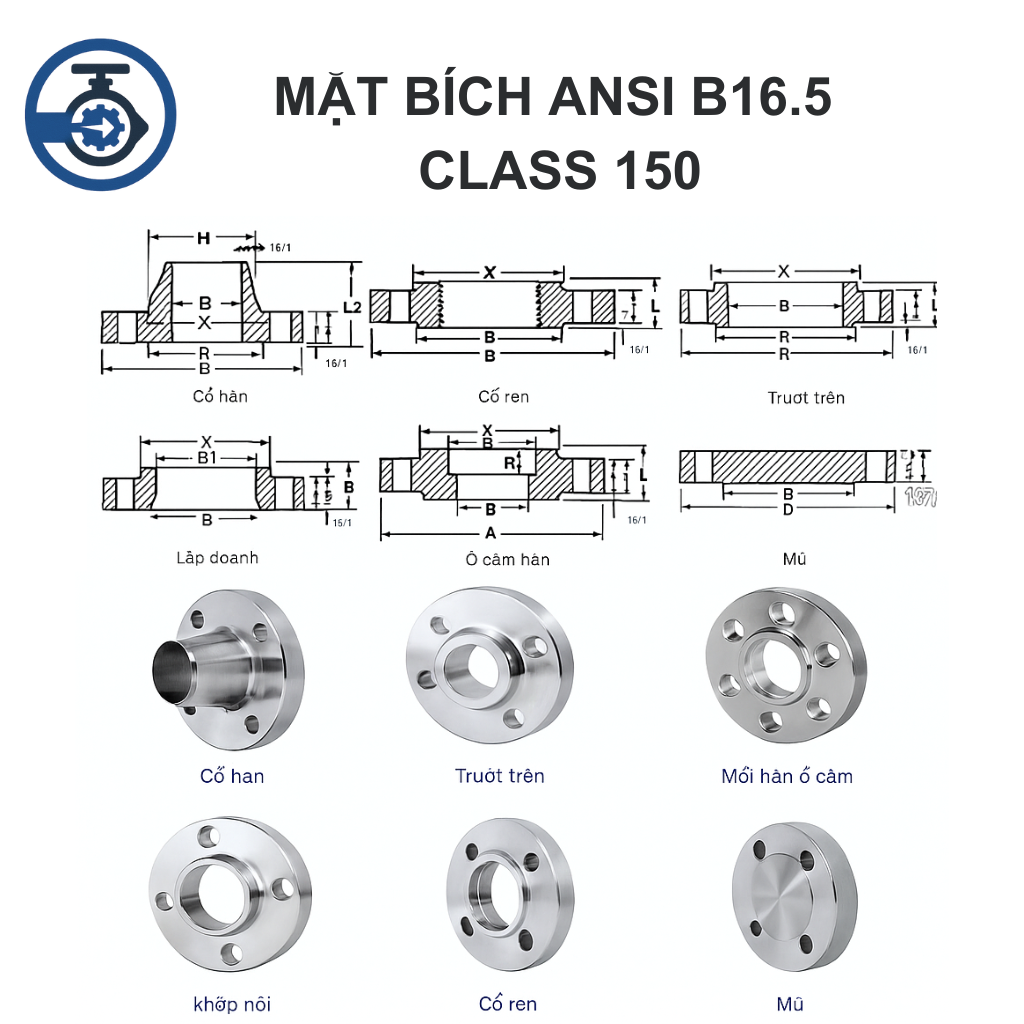

Theo cấu tạo chi tiết
- Mặt bích hàn cổ: Dùng cho hệ thống chịu lực cao, nối bằng hàn với ống.
- Mặt bích hàn trượt: Trượt vào đầu ống và hàn cả trong lẫn ngoài.
- Mặt bích ren: Có ren trong, lắp bằng cách vặn trực tiếp vào đầu ống ren.
- Mặt bích lồng (đệm): Sử dụng kết hợp với đầu nối rời.
- Mặt bích mù: Dạng đặc, bịt kín dòng chảy.
Bảng kích thước mặt bích ANSI B16.5 – Class 150 (phổ biến nhất)
| NPS (inch) | DN (mm) | D (mm) | K (mm) | d (mm) | n (lỗ) | b (mm) |
| 1/2″ | 15 | 89 | 60.3 | 15.9 | 4 | 11.2 |
| 3/4″ | 20 | 98 | 69.9 | 15.9 | 4 | 12.7 |
| 1″ | 25 | 108 | 79.4 | 15.9 | 4 | 14.3 |
| 1 1/2″ | 40 | 127 | 98.4 | 15.9 | 4 | 15.9 |
| 2″ | 50 | 152 | 120.6 | 19.0 | 4 | 17.5 |
| 3″ | 80 | 190 | 152.4 | 19.0 | 4 | 19.1 |
| 4″ | 100 | 229 | 190.5 | 19.0 | 8 | 24.0 |
| 6″ | 150 | 279 | 241.3 | 22.2 | 8 | 25.4 |
| 8″ | 200 | 343 | 298.5 | 22.2 | 8 | 28.6 |
| 10″ | 250 | 406 | 362.0 | 25.4 | 12 | 30.2 |
| 12″ | 300 | 483 | 431.8 | 25.4 | 12 | 31.8 |
| 14″ | 350 | 533 | 476.3 | 28.6 | 12 | 35.0 |
| 16″ | 400 | 597 | 539.8 | 28.6 | 16 | 36.6 |
| 20″ | 500 | 711 | 635.0 | 31.8 | 20 | 42.9 |
| 24″ | 600 | 813 | 749.3 | 34.9 | 20 | 47.8 |
Cấu tạo của mặt bích ANSI
- Thân mặt bích: Được đúc hoặc gia công từ thép hoặc kim loại khác.
- Bề mặt làm kín: Có rãnh hoặc mặt phẳng, dùng để ép gioăng, đảm bảo kín khít.
- Lỗ bu lông: Bố trí đều theo chu vi, giúp gắn kết chắc chắn với thiết bị hoặc đoạn ống.
- Kết cấu đồng tâm: Giúp dòng chảy đi qua đều và ổn định, hạn chế tổn thất áp suất.
Nguyên lý hoạt động
Mặt bích ANSI kết nối với đường ống hoặc thiết bị bằng các lỗ bu lông siết chặt, tạo ra liên kết cơ học vững chắc. Khi siết chặt cùng với gioăng làm kín, mặt bích tạo ra một mối nối kín tuyệt đối, ngăn không cho chất lỏng hay khí rò rỉ ra ngoài, đồng thời giữ được áp lực bên trong.
Ứng dụng thực tế của mặt bích ANSI
- Hệ thống cấp nước, thoát nước trong công nghiệp và dân dụng.
- Nhà máy xử lý nước thải, trạm bơm cấp thoát nước đô thị.
- Đường ống dẫn khí, dẫn dầu, dẫn hóa chất trong nhà máy hóa chất, lọc dầu.
- Hệ thống PCCC, HVAC, M&E trong các công trình xây dựng.
- Hệ thống năng lượng, thủy điện, nhiệt điện, hóa dầu.
Lưu ý khi sử dụng mặt bích ANSI
- Lựa chọn đúng tiêu chuẩn class áp lực tương ứng với hệ thống sử dụng.
- Dùng gioăng đúng chủng loại để đảm bảo độ kín và tuổi thọ cao.
- Kiểm tra kích thước lỗ bu lông và số lỗ trước khi lắp đặt để tránh sai sót.
- Không dùng lại mặt bích hoặc gioăng cũ trong hệ thống mới.
- Không siết quá chặt bu lông, tránh biến dạng mặt tiếp xúc.
- Kiểm tra định kỳ tại các điểm kết nối, đặc biệt ở hệ thống chịu áp cao, nhiệt lớn.
Kết luận
Mặt bích ANSI là lựa chọn tối ưu cho các hệ thống công nghiệp và dân dụng có yêu cầu cao về độ bền, tính an toàn và khả năng tháo lắp dễ dàng. Việc sử dụng mặt bích đúng tiêu chuẩn sẽ giúp hệ thống hoạt động hiệu quả, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ. Với thiết kế đa dạng, khả năng chịu áp lực cao và sự tương thích với nhiều loại ống, mặt bích ANSI luôn là ưu tiên hàng đầu trong các dự án kỹ thuật hiện đại.
