Mặt bích inox
Mặt bích ren DN100
827 ₫
| Thông số kỹ thuật | Giá trị |
| Kích thước danh nghĩa (DN) | DN100 |
| Kích thước tương đương | 4 inch – Phi 114.3 mm |
| Đường kính ngoài mặt bích | ~220 – 235 mm (tùy theo tiêu chuẩn JIS, DIN, ANSI…) |
| Kiểu kết nối | Ren trong (BSP, NPT, BSPT…) |
| Số lỗ bu lông | 4 – 8 lỗ (tùy tiêu chuẩn) |
| Vật liệu chế tạo | Inox 304, inox 316, gang, thép, thép mạ kẽm, đồng… |
| Áp lực làm việc | PN10, PN16, Class 150… |
| Nhiệt độ làm việc | Tối đa 180–220°C tùy vào vật liệu |
Định nghĩa mặt bích ren DN100
Mặt bích ren DN100 (hoặc mặt bích có ren DN100) là loại mặt bích được thiết kế với phần ren trong để kết nối với ống hoặc thiết bị có ren ngoài có cùng kích thước danh nghĩa DN100. Thay vì kết nối bằng phương pháp hàn, mặt bích ren sử dụng liên kết cơ học bằng ren, phù hợp với các hệ thống không yêu cầu áp lực quá cao hoặc cần tháo lắp thường xuyên.
Công dụng của mặt bích ren DN100
- Kết nối ống với thiết bị (như van, đồng hồ đo, bơm…) trong hệ thống đường ống.
- Chuyển đổi kết nối ren sang mặt bích, tăng tính linh hoạt cho thiết kế hệ thống.
- Hỗ trợ việc bảo trì, tháo lắp dễ dàng mà không cần kỹ thuật hàn.
- Tăng độ an toàn và độ kín khít trong hệ thống lưu chất có áp.

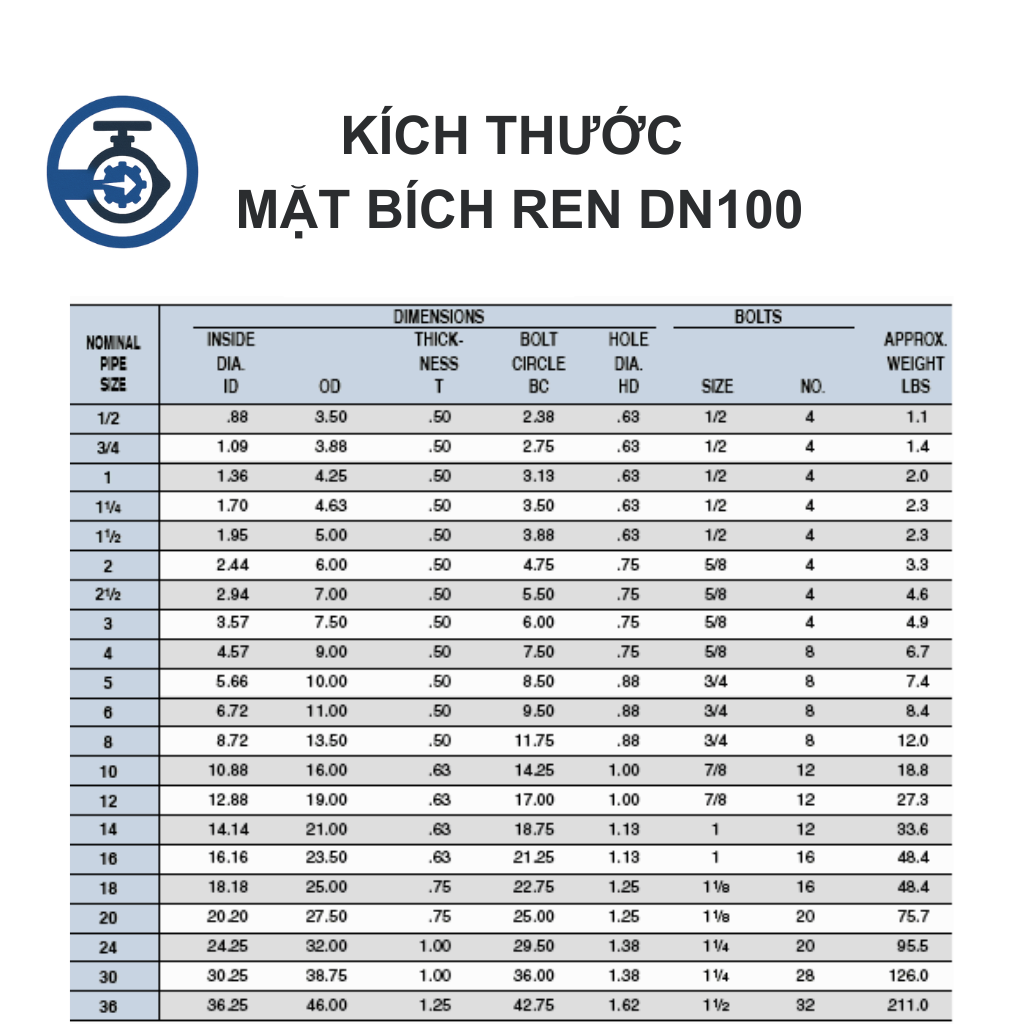

Thông số kỹ thuật mặt bích ren DN100
| Thông số kỹ thuật | Giá trị |
| Kích thước danh nghĩa (DN) | DN100 |
| Kích thước tương đương | 4 inch – Phi 114.3 mm |
| Đường kính ngoài mặt bích | ~220 – 235 mm (tùy theo tiêu chuẩn JIS, DIN, ANSI…) |
| Kiểu kết nối | Ren trong (BSP, NPT, BSPT…) |
| Số lỗ bu lông | 4 – 8 lỗ (tùy tiêu chuẩn) |
| Vật liệu chế tạo | Inox 304, inox 316, gang, thép, thép mạ kẽm, đồng… |
| Áp lực làm việc | PN10, PN16, Class 150… |
| Nhiệt độ làm việc | Tối đa 180–220°C tùy vào vật liệu |
Tiêu chuẩn sản xuất phổ biến
Mặt bích ren DN100 thường được chế tạo theo các tiêu chuẩn kỹ thuật sau:
- Tiêu chuẩn JIS B2220 (Nhật Bản)
- Tiêu chuẩn DIN 2565 (Đức)
- Tiêu chuẩn ANSI B16.5 (Mỹ)
- Tiêu chuẩn BS 4504 (Anh)
Việc tuân thủ tiêu chuẩn giúp đảm bảo sự đồng bộ khi lắp đặt và độ bền của hệ thống.
Ưu điểm của mặt bích ren DN100
- Thi công nhanh chóng nhờ không yêu cầu kỹ thuật hàn.
- Lắp đặt và tháo lắp dễ dàng, thuận tiện cho quá trình bảo trì và thay thế.
- Chất liệu đa dạng, đáp ứng nhiều môi trường làm việc khác nhau (nước sạch, hóa chất, dầu…).
- Tương thích với nhiều thiết bị như van, đồng hồ nước, bơm…
- Độ bền cao, chịu được nhiệt độ và áp lực ở mức trung bình.
Ứng dụng của mặt bích ren DN100
Mặt bích ren DN100 được ứng dụng phổ biến trong các hệ thống:
- Cấp thoát nước sinh hoạt và công nghiệp
- Hệ thống phòng cháy chữa cháy (PCCC)
- Hệ thống dẫn khí nén, khí gas
- Dẫn hóa chất nhẹ trong nhà máy xử lý
- Ngành công nghiệp thực phẩm, dược phẩm, yêu cầu vệ sinh cao (khi dùng inox 316)
Kết luận
Với thiết kế tiện dụng, khả năng kết nối linh hoạt và độ bền cao, mặt bích ren DN100 là lựa chọn lý tưởng cho nhiều hệ thống đường ống có kết nối ren. Việc sử dụng mặt bích ren giúp giảm chi phí thi công, dễ bảo trì và phù hợp với các tiêu chuẩn quốc tế. Hãy lựa chọn đơn vị phân phối uy tín để đảm bảo chất lượng và hiệu quả khi sử dụng trong thực tế.
